一、真空盤式干燥機物料參數

 1．物料：                 銀杏葉浸泡顆粒

   濕處理量：               750 kg/h

 2．干燥前含濕量：         60%（濕基）（乙醇含70%，水30%）

 3．干燥后含濕量：         0.5%（濕基）

 4．干品堆積密度：        ～0.3g/mL

 5．顆粒度：               3-10mm

 6．干燥溫度：             140--150℃

 7. 進料溫度：              70℃

 8. 出料溫度：              100℃

 9．熱源要求：             蒸汽

 10．材質：               主機內部及外壁采用304，其余為碳鋼噴漆

 11. 安裝:                  室內

 12. 電源:                 380V  50HZ  三相五線

 13. 環境:                 20℃  760mmHg   φ=80%

 14. 干燥方式：            真空盤式連續干燥

工藝計算：

   t_進料=70℃    t_出料=100℃（干燥完時）

  (1)G_濕=750kg/h

  (2)G_干=301kg/h

  (3)溶劑蒸發量：W =449kg/h

  (4)蒸發溶劑必須的熱量：Q₁=267155kcal/h（按照水的汽化潛熱計算）

  (5)干物料升溫必須的熱量：Q₂=3612kcal/h

  (6)濕物料中溶劑升溫的熱量Q₃=22500kcal/h

  (7)總熱量：Q_總=293267kcal/h

  (8)蒸汽耗量：S=533kg/h

  (9)對數平均溫差： △TM=73℃    K取55

 (10)干燥面積：A=73M²

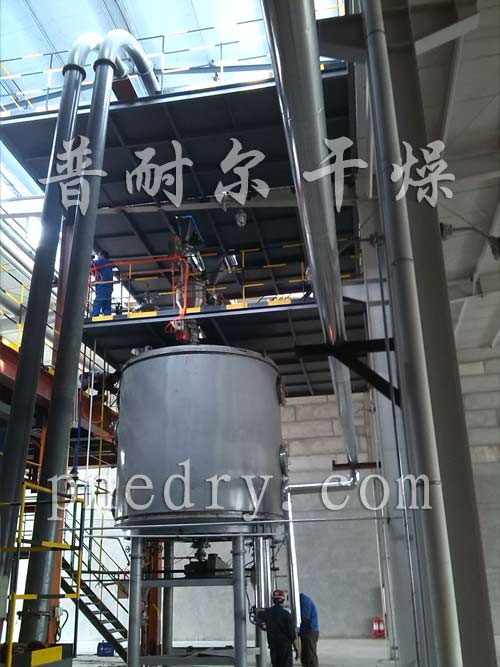

      實取PLG-3000/12型真空盤式干燥機 1臺

二、設備參數

 1．型號：ZPLG-3000/12

 2．干燥盤數：大盤6只，小盤6只

    大盤Ф3000mm，小盤Ф2700mm

 3．干燥面積：      72m²（不含出料底盤）

 4．設備總高：       6.3m（地平面到主機頂部加料口高度）

 5．主傳動電機：     11kw   變頻，

 6．耙桿轉速：      1-15rpm    變頻調速

 7．加料關風器：     1件   1.1KW  變頻，

 8．出料關風器：     1件   1.1KW  變頻，

 9.干燥溫度：        140--150℃

10. 停留時間：       30-40分鐘

11. 鋪料厚度：       10--20mm

三、設計說明

  1、性能和適用范圍

  我公司設計生產的密閉盤式連續干燥機是在吸收國內外技術的基礎上進行改進、創新的高效節能型連續干燥設備。其獨特的結構和工作原理決定了它具有熱效率高，能耗低，占地面積小，配置簡單，操作控制方便。操作環境好等特點。廣泛適用于化工、醫藥、農藥、飼料、新材料等行業的產品干燥作業。

2、工作原理和過程

      濕物料通過關風器連續加入主機加料斗，物料在攪拌電機作用下連續地加到干燥器上部第一層干燥盤上，帶有耙葉的耙臂做回轉運動使耙葉連續的翻抄物料，使物料充分吸收熱量，物料沿指數螺旋線流過干燥盤表面，在小干燥盤上的物料被移送到外緣，并在外緣落到下方的大干燥盤的外緣，在大干燥盤上的物料向里移動并從中間落料口落入下層小干燥盤中，大小干燥盤上下交替排列，物料得以連續的流過整個干燥器，中空的干燥盤內通入加熱介質熱水。加熱介質由干燥盤的一端進入干燥盤面，從另一端導出。已干燥的物料從^后一層干燥盤落到殼體的帶冷卻底層，^后被耙葉移送到出料口排出進入底部出料關風器，排出機外。濕份溶劑從物料中蒸發汽化后逸出，由設在頂部的布袋過濾后抽出，尾氣^后排空。
